AXD系列
直驱旋转电机 AXD系列与ACW类似，通过独特的机械设计实现扁平和大中孔的特性。区别是其为有铁芯型永磁电机，比ACW系列具有更高的扭矩密度。且具有更高的转速。
关键词：
所属分类：
- 产品描述
- 规格参数
- 尺寸图

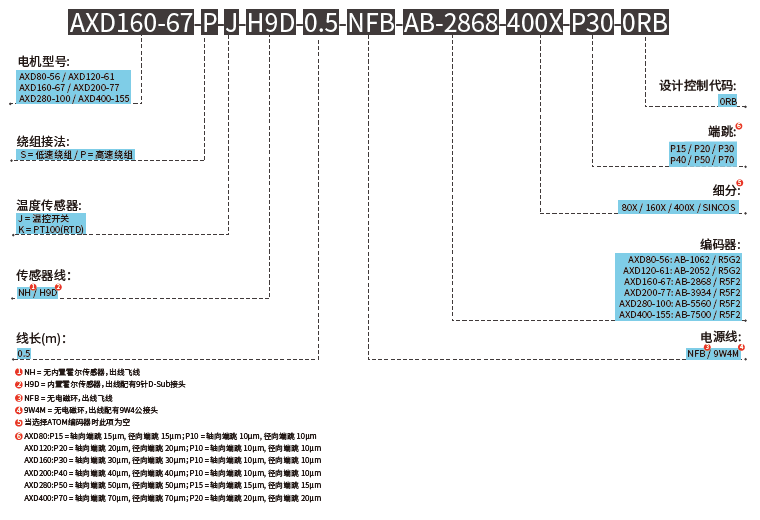

- 订购信息
-
设计特点
A. 直驱无刷电机
B. 抗污染能力强
C. 集成编码器和轴承
D. 低齿槽转矩
E. 通过索引脉冲精准复位
F. 可选低速绕组或高速绕组
G. 高扭矩密度
H. 大尺寸中孔内径
-
电机规格 外径 高度 中孔 最高转速@峰值扭矩① 重复定位精度② 转动惯量 (mm) (mm) (mm) (rpm) (arc sec) (kg·m2) AXD80-56
80
56
12
3000
+/-6
1.82E-04
AXD120-61
120
61
37
1400
+/-3
1.02E-03
AXD160-67
160
67
55
600
+/-2.5
3.72E-03
AXD200-77
200
77
70
400
+/-2
1.00E-02
AXD280-100
280
100
113
220
+/-2
6.00E-02
AXD400-155
400
155
130
130
+/-2
5.12E-01
注：
①测量基于ABI增量式光学编码器(SIN/COS，4096x)和最大母线电压。
②测量基于ABI增量式光学编码器(SIN/COS，4096x)，标准端跳等级。
相关参数规格如有变动，恕不另行通知。
-

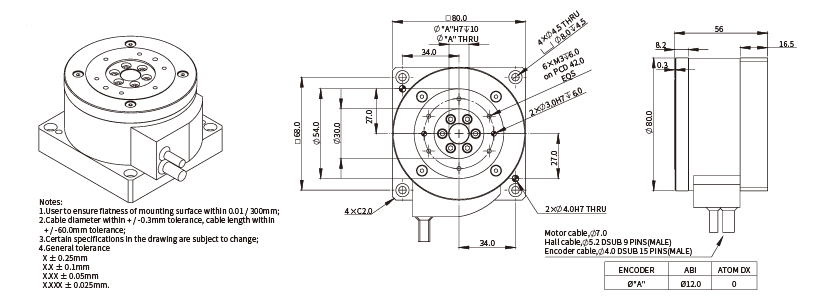

AXD80-56

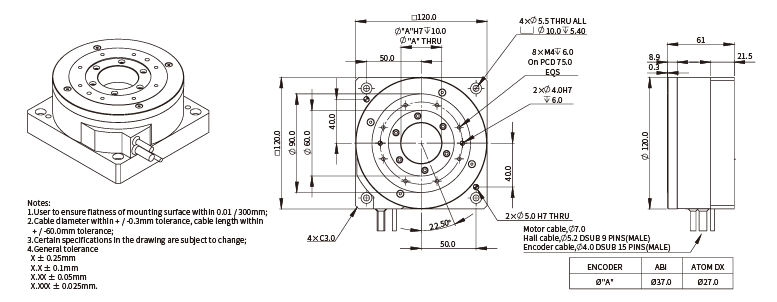

AXD120-61

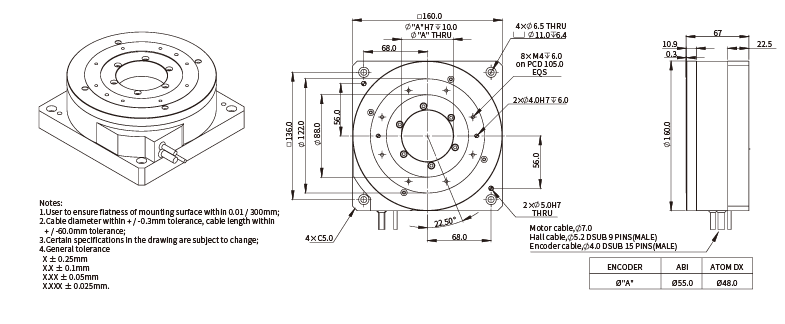

AXD160-67

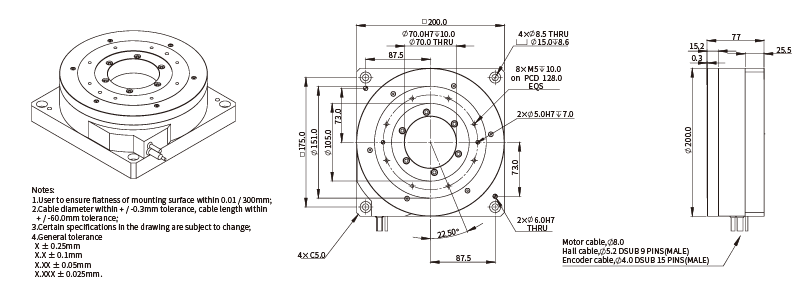

AXD200-77

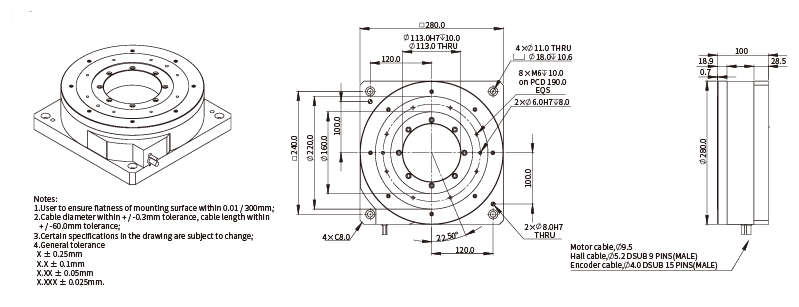

AXD280-100

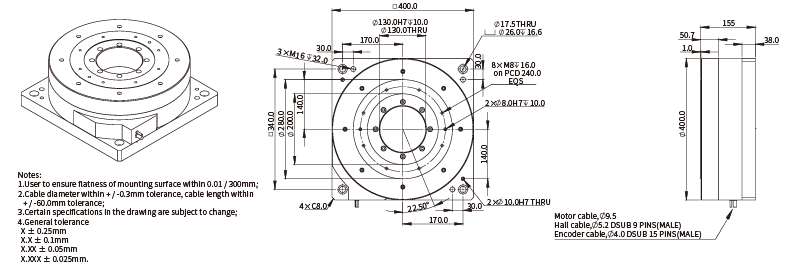

AXD400-155
-
