TGV系列
TGV系列（通孔音圈交叉滚子导轨模组）采用Akribis 通孔音圈电机系统，具有具有高响音和高带宽的特点，适用于短程高频的应用。
关键词：
所属分类：
- 产品描述
- 规格参数

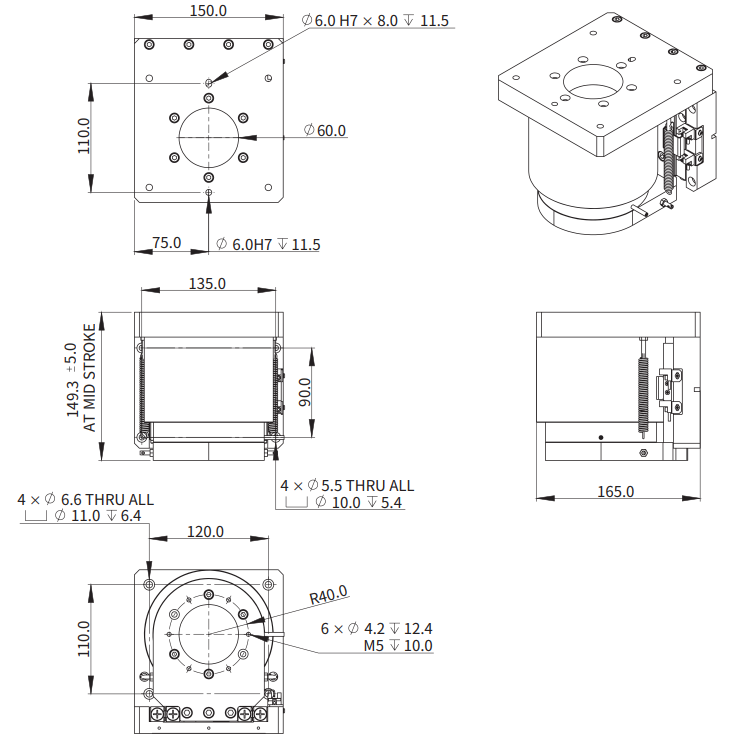

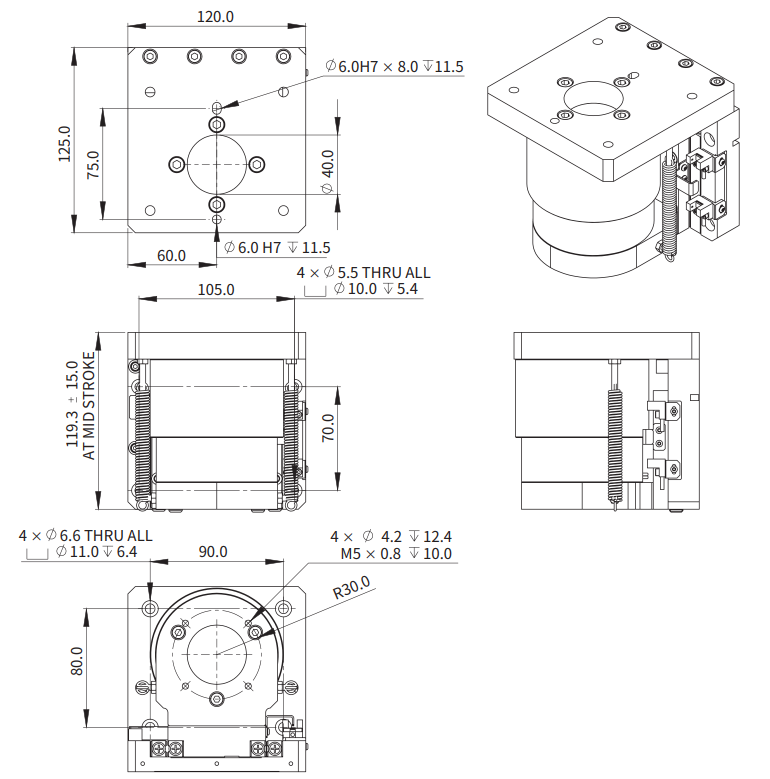

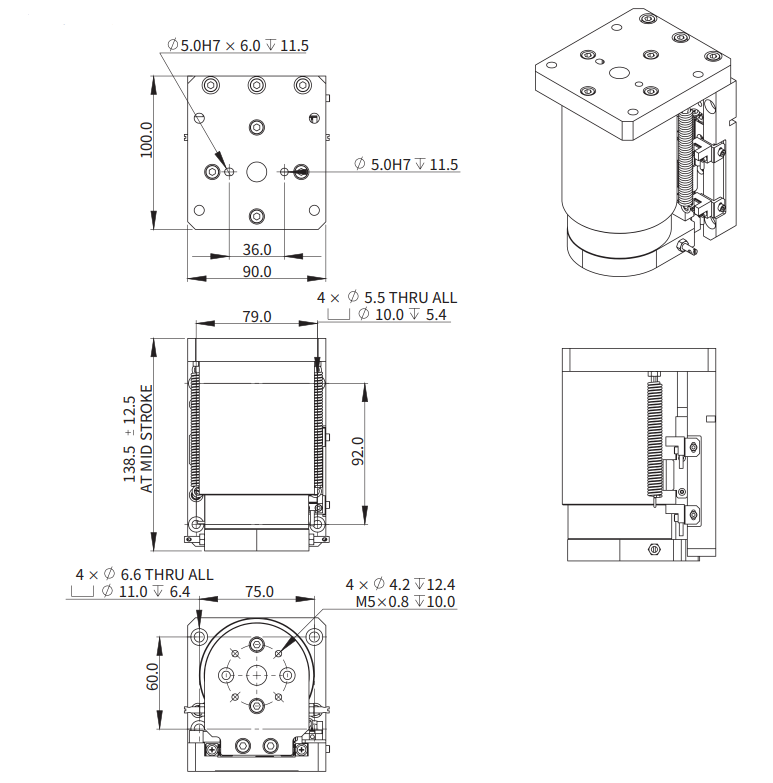

- 尺寸图

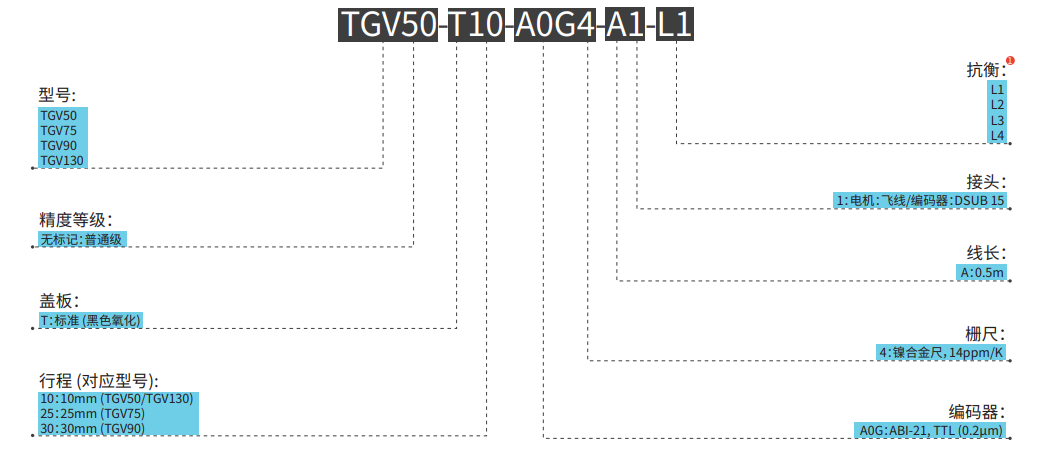

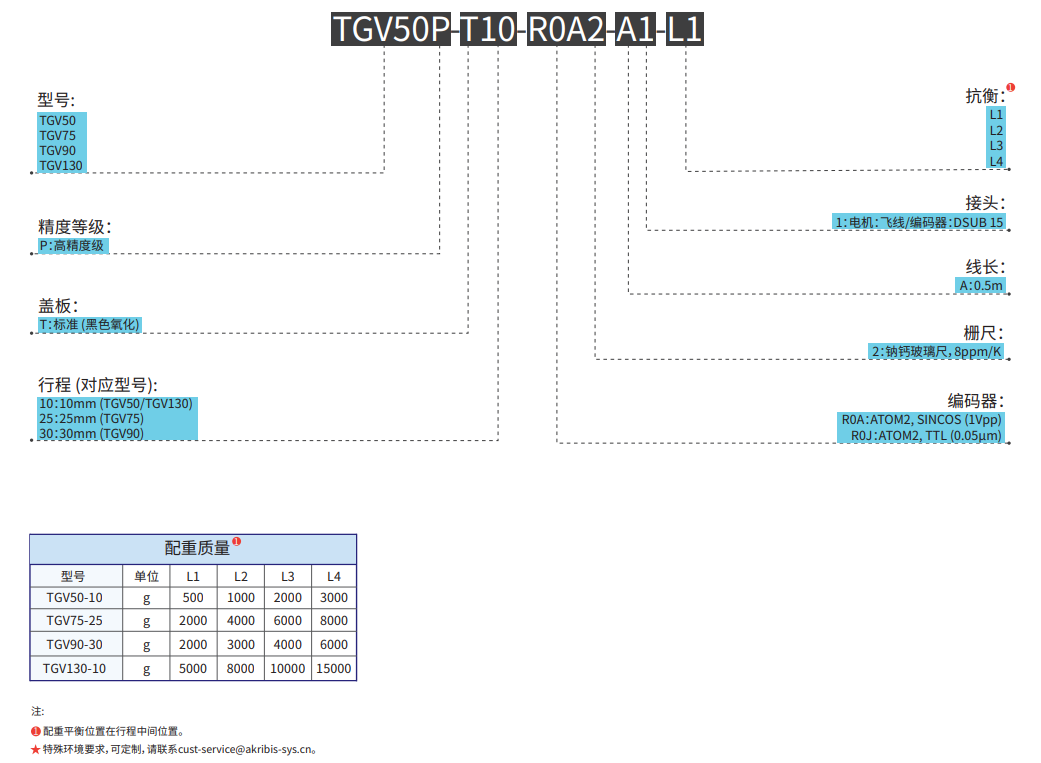

- 订购信息
-
设计特点：
A. 贯通型中孔
B. 低摩擦
C. 高精度
-
参数规格 单位 TGV50 TGV75 TGV90 TGV130 电机型号 - AVM50-HF-10-C15 AVM75-HF-25 AVM90-30-C77 AVM130-HF-10 持续推力(自冷) @100ºC①② N 25.2 127.90 57.3 150.75 峰值推力② N 105 590.10 202.6 452.3 力常数 ±10%② N/A 21.0 34.6 14.33 22.8 反电势常数 ±10%② V/(m/s) 21.0 34.6 14.33 22.8 电阻 @25ºC ±10%③ Ω 8.75 2.83 2.64 0.75 电感 ±20%④ mH 4.93 2.76 4.09 0.75 持续电流(自冷) @100ºC① A 1.2 3.7 4.0 6.6 峰值电流 A 5.0 17.0 14.0 19.8 最高电压 Vdc 60 60 120 120 机械参数 单位 TGV50 TGV75 TGV90 TGV130 精度等级 - P N P N P N P N 行程⑤ mm 10 25 30 10 分辨率 μm SINCOS/0.05 0.2 SINCOS/0.05 0.2 SINCOS/0.05 0.2 SINCOS/0.05 0.2 重复定位精度 μm ±0.5 ±1.0 ±0.5 ±1.0 ±0.5 ±1.0 ±0.5 ±1.0 水平直线度 μm ±2.5 ±2.5 ±2.5 ±2.5 垂直直线度 μm ±2.5 ±2.5 ±2.5 ±2.5 额定负载⑥ kg 3.0 8.0 6.0 15.0 空载运动质量 kg 0.26 1.11 1.41 2.35 空载总质量 kg 1.21 3.85 3.76 10.1 最大静态力矩 Nm 6.8 14.4 21.1 70.9 注：
1 测量室温25ºC，取决于散热环境。
2 行程中点处的值。
3 电阻测量采用直流电流，含0.5米标准导线。。
4 电感测量频率1kHz。
5 行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm。
6 在此负载下，平台可以提供不少于1G的加速度
相关参数规格如有变动，恕不另行通知。
-
TGV50
TGV75
TGV90
TGV130
-
